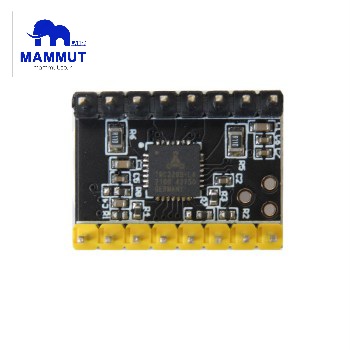

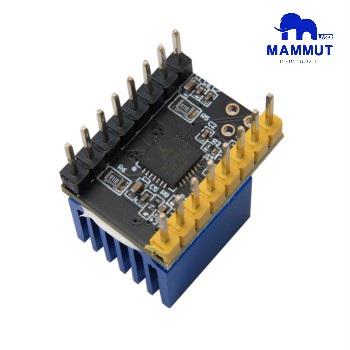

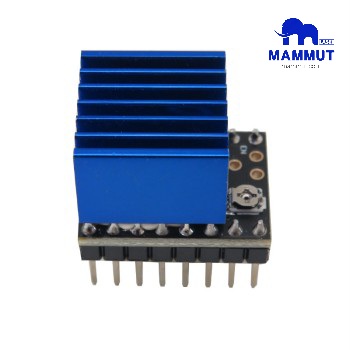

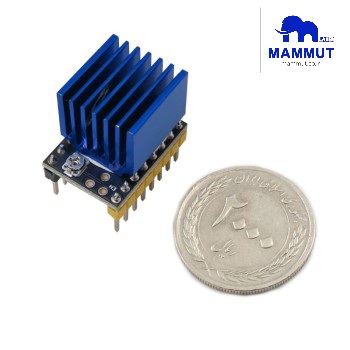

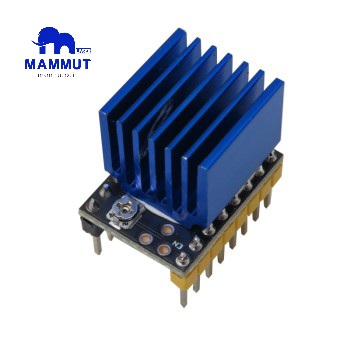

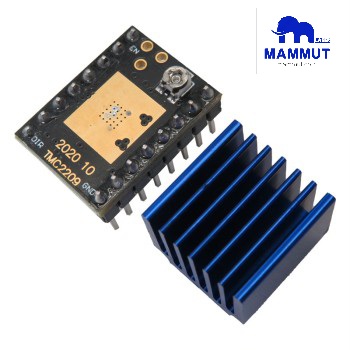

ماژول درایور استپر موتور TMC2209 برند MKS
- برند: میکربیس MKS
- مدل : 2209 V2.0
- ولتاژ تغذیه: 4.75-28 ولت
- حداکثر فرکانس کلاک: 12.5 MHZ
- حداکثر جریان هر فاز: ۲ آمپر
امتیاز: (0 رای)
قیمت :
320,000
(10%)
288,000
تومان
جهت خرید با شماره
09177123540
تماس بگیرید
ارسال سریع کالا
پشتیبانی 24 ساعته
تضمین کیفیت
رضایت مشتریان
توضیحات
ماژول درایور استپر موتور TMC2209 برند MKS
ماژول TMC2209 با فناوری منحصر به فرد TRIAMINIC ترکیب شده است که باعث می شود ماژول درایور بی صدا و بسیار دقیق باشد. در این ماژول درایور استپر موتور با فرکانس داخلی 12.5 مگاهرتز، UART برای انتقال داده های سریال تعبیه شده است و مراحل دستیابی به دقت بالا تا گام 1/256 را برای دستیابی ارائه می دهد. این گام ها را می توان به 9 گام مختلف تنظیم کرد. ماژول درایور استپر موتور TMC2209 یک ماژول قیمت مناسب و قابل اطمینان است و عملکرد مشابه با ماژول A4988 دارد اما با این تفاوت که ماژول TMC2209، باعث کم شدن نویز و صدای استپر موتور می شود.
درایور TCM2209 از طریق پایه های VIO و GND تغذیه و به میکروکنترلر متصل می شود و 4 پایه خروجی به پایه های موتور استپر دو فاز می گردد.
کاربرد درایور TMC2209:
پرینتر سه بعدی
اتوماسیون منازل
رباتیک
ماشین های ATM
کاربردهای امنیتی
پرینتر و اسکنر
مشخصات درایور TMC2209:
ولتاژ تغذیه: 4.75 - 28
حداکثر فراکانس کلاک: 12.5 مگاهرتز
حداکثر جریان هر فاز: 2 آمپر
حداکثر جریان خروجی: 2.8 آمپر
مناسب استپر موتور دو فاز
Description:
The TMC2209 module is incorporated with exclusive TRIAMINIC technology which makes the driver module silent and highly precise. This stepper motor module is embedded with 12.5 MHz of the internal oscillator, UART for serial data transfer, and provides high-resolution steps with full resolution up to 1/256 steps to achieve smoothness. These steps can be configured into 9 different micro-step resolution settings. The device is low-power, cost-effective and reliable.
The TMC2209 Stepper motor driver module works in the same fashion as A4988. The difference is that it uses technologies like Stealthchop2, StallGuard for noiseless and efficient dynamic motion in the stepper motor. The module is powered up through the VIO and GND pins connected to the MCU power pins typically ranging from 3 Volts to 5 Volts. To meet the supply requirements of the motor, the VMOT pin is connected with a supply voltage between 4.75 – 28 Volts.
The 4 output motor pins would be connected to the coils of the 2-phase stepper motor. The pins EN, STEP, and DIR are connected too. EN serves the enabling of the motor outputs while STEP configures motor steps. DIR is responsible for the direction of the motor either clockwise or anticlockwise depending on its state. The TMC2209 Stepper driver module has the ability to set its step resolution in 9 different ways. It is obtained by setting the logic levels of MS1 and MS2 pins. for desired measurements.
Application:
3D applications
Home automation
Robotics
ATM Machines
Security purposes
Textile industry
Printers & Scanners
Features:
Operating Voltage: 4.75 Volts – 28 Volts
Maximum Internal Clock Frequency: 12.5 MHz
Maximum Current per phase: 2 A
Peak Output Current: 2.8 A
The module is designed for two-phase stepper motors.
It is integrated with an adjustable STEP/DIR interface which can be configured in 8, 16, 32, and 64 settings
A single wire UART is used to communicate with microcontroller units
مشخصات و ویژگی‌ها
ماژول درایور استپر موتور TMC2209 برند MKS
مشخصات کلی
-
برندمیکربیس MKS
-
مدل2209 V2.0
-
ولتاژ تغذیه4.75-28 ولت
-
حداکثر فرکانس کلاک12.5 MHZ
-
حداکثر جریان هر فاز۲ آمپر
-
حداکثر جریان خروجی۲.۸ آمپر
-
مناسباستپر موتور دو فاز
